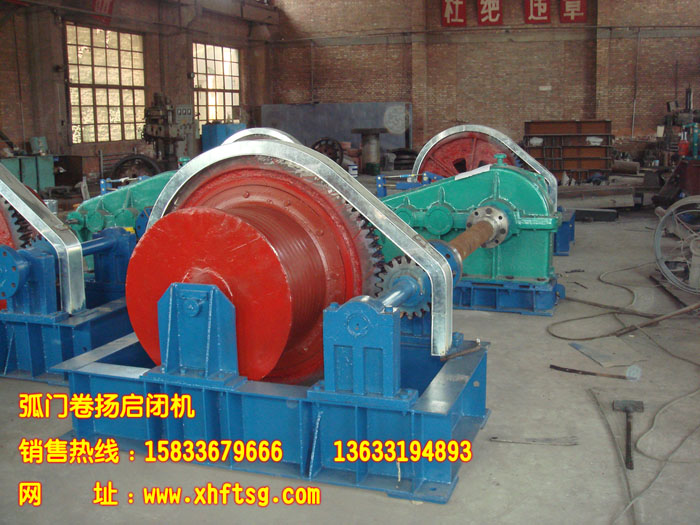

2014年新款卷扬启闭机详细介绍‖卷扬启闭机工作原理‖卷扬启闭机厂家【丰泰水工机械厂】

作者:铸铁闸门 来源:www.gzzhamen.com 发表时间:2016-9-30 浏览:次  百度一下

卷扬启闭机各个机件的要求
●卷扬启闭机的机架是各部件的垫板(如轴承座、电动机座、减速器座、制动器座等)应进行加工,各加工面之间相对高度误差应不大于1.0mm。
●翼板和腹板焊接后的允许偏差应符合规定。焊后消除应力处理可采用退火、振动时效等方法。振动时效工艺参数选择和评价应符合JB/T10375和JB/T5926的规定。
●钢丝绳应符合GB/T8918的有关规定。钢丝绳出厂、运输、存放时应卷成盘形,表面涂油,两端扎紧并带有标签,注明订货号及规格,无标注的钢丝绳不得使用。钢丝绳禁止接长使用。
●卷扬启闭机上的滑轮 铸铁滑轮材质应不低于GB/T9439中的HT200,铸钢滑轮材质应不低于GB/T11352中的ZG230-450,卷扬启闭机绳槽两侧加工后的壁厚不得小于设计名义尺寸,绳槽表面粗糙度不低于Ra12.5mm。当滑轮直径大于600mm时,宜采用钢板轧制成型的焊接结构。铸造滑轮的轴孔内不应焊补。加工后的轴孔表面允许面积不超过25mm2。卷扬启闭机滑轮深度不超过1mm的缺陷,缺陷数量不超过3个,且任何相邻两缺陷的间距不小于50mm,缺陷边缘应磨钝。绳槽表面或端面的单个缺陷面积在清除到露出良好金属后不大于100mm2,深度不超过该处名义上壁厚的10%,同一个加工面上不多于2处,可焊补。焊补后不应进行热处理,但应磨光。 滑轮若缺陷超过以上规定,应报废。滑轮上有裂纹时,不应焊补,应报废。装配好的滑轮应能用手灵活转动。
●卷扬启闭机的卷筒 :
铸铁卷筒材质应不低于GB/T9439中的HT200,铸钢卷筒材质应不低于GB/T11352K R zg230-450,卷制焊接卷筒材质应不低于GB/T699中的Q235B,加工后的各处壁厚不应小于名义厚度。卷筒绳槽底径公差应不大于GB1801中的h10,对于双吊点中高扬程启闭机,其卷筒绳槽底径公差应不大于h9。 铸铁卷筒和焊接卷筒应经过时效处理,铸钢卷筒应退火处理。铸造卷筒加工面上的局部砂眼、气孔其直径小于8mm,深度小于4mm,在每200mm长度内不多于1处,在卷筒全部加工面上的总数不多于5处,允许不焊补。铸造卷筒缺陷在清除到露出良好金属后,单个缺陷面积小于300mm2,深度不超过该处名言壁厚的20%,同一断面和长度200mm的范围内不多于2处,总数量不多于5处,允许焊补。焊补后不需进行热处理,但需磨光。卷筒缺陷清除到露出良好金属后,单个缺陷面积大于300mm2或缺陷深度超过该处名言壁厚的20%,缺陷总数量多于5处或同一断面长度200mm的范围内多于2处,应报废。卷筒上有裂纹时,应报废。
●卷扬启闭机的联轴器 齿轮联轴器齿面及齿沟不允许焊补,齿面的局部砂眼、气孔等缺陷其长、宽、深都不超过模数的20%,且数值都不大于2mm,距离齿的端面距离不超过齿宽的10%,联轴器有这种缺陷的齿数不超过3个时,可认为合格,但应将缺陷边缘磨钝。联轴器轴孔表面不允许焊补,轴孔内的单个缺陷面积不超过25mm2,深度不超过该处名义壁厚的20%,缺陷数量不超过2处,且相邻两缺陷的间距不小于50mm,可认为合格,但应将缺陷的边缘磨钝。联轴器其他部位的缺陷在清除到露出良好金属后,单个面积不在于200mm2,深度不超过该处名义壁厚的20%,且同一加工面上不多于2个,允许焊补。联轴器缺陷超过上述规定或出现裂纹时,应报废联轴器铸钢件加工前应进行退火处理。弹性联轴器的组装应符合GB/T5014的规定,齿轮联轴器的组装应符合JB/T8854.1的规定。
●卷扬启闭机的制动轮与制动器 制动轮外圆与轴孔的同轴度公差应不低于GB/T1184中8级;制动轮工作表面的粗糙度应不大于Ra1.6um。制动面的热处理硬度应满足HRC35~HRC45。加工后的制动面上不允许有砂眼、气孔和裂纹等缺陷,也不允许焊补。轴孔表面不允许焊补,轴孔内的单个缺陷的面积不超过25mm2,深度不超过4mm,缺陷数量不超过2处,且相邻两缺陷的间距不小于50mm时,可认为合格,但应将缺陷的边缘磨钝。如缺陷超过上述规定或出现裂纹时,应报废。
●其他部位的缺陷在清除到露出良好金属后,单个面积不大于200mm2,深度不超过该处名义壁厚的20%,且同一加工面上不多于2个,允许焊补。制动轮组装后在松闸状态下,径向跳动公差不大于GB/T1184中的T9级。制动器组装时,制动带与制动轮的实际接触面积不得小于总面积的75%。 制动带与制动闸瓦应紧密地贴合,制动带的边缘应按闸瓦修齐,固定铆钉的头必须埋入制动带厚度的1/3以上。制动轮和闸瓦之间的间隙应处于0.5~1.0mm之间。 移动式卷扬启闭机 移动式启闭机 沿专铺设的轨道移动,并能逐次升降数个排或列布置的闸门的机械设备。
移动式启闭机类型繁多,详细介绍如下:
●按吊具移动的方向分为单向移动启闭机和双向移动启闭机。前者吊具仅沿坝面线左右移动;后者不仅沿坝轴线方向左右移动,而且也能上,下游方向移动。
●按移动架状况分为台车移动式启闭机与门形移动式启闭机(亦称门式启闭机,门式起重机)。 前者主提升机构设置在底部装行走车轮的平面构架式台车上; 后者的启闭机主提升机构设置在装有行走车轮的门形构架上。 ●单向移动式启闭机的主提升机构直接紧固定在台车或门形构架的上平面上。
●双向移动式启闭机的主提升机构设置在台车或门形构架上平面的小车上,小车沿轨道行走的方向与台车或门形构架的移动方向成垂直。通常也称双向移动式的台车或门形构架为大车架。
●台车式移动启闭机通常行走在闸门门槽顶部平面或平面以上的混凝土排架上,门式移动启闭机仅行走在闸门门槽顶部平面上。门式启闭机门架腿上有时也设回转式悬臂吊钩以便起吊其他设备,从而构成多用途门形移动式启闭机 欢迎各界朋友考察,指导和业务洽谈。   手动卷扬启闭机又称手摇绞车,手动卷扬启闭机是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。卷扬机分为手动卷扬机和电动卷扬机两种。现在以电动卷扬机为主。电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成,共同安装在机架上。对于起升高度和装卸量大工作频繁的情况,调速性能好,能令空钩快速下降。对安装就位或敏感的物料,能用较小速度。   手摇卷扬启闭机设有上下行程限位形状作极限保护运行。吊点的中心距应按参数中规定的范围内选择并确定数值。机器整体的机械强度按轻型工作级别计算,电动机按短期运行,若工作级别需要提高,用户应提出,然后更换启闭机制造图样种类 ,制造并供货。
